Wiertarka CNC SKH-680SAZ

FUNKCJE I WYPOSAŻENIE WERSJI PODSTAWOWEJ

• Wiercenie 6-stronne - pełna obróbka pionowa i pozioma w jednym cyklu.
• Głowice wiertarskie: 4 górne głowice wiertarskie (w każdej 12 wierteł pionowych i 8 wierteł poziomych),                                                                                                     2 dolne głowice wiertarskie ( w każdej 9 wierteł pionowych)
• Enkodery absolutne - gwarancja dokładności pozycjonowania i powtarzalności.
• 4 wrzeciona frezarskie o mocy 3,5 kW

OPCJE DODATKOWE:

•  Piła do nutowania
•  Zmiana sterowania na TPA

6 głowic wiertarskich

Maszyna SKH-680SAZ wyposażona jest w 4 górne głowice wiertarskie + 2 dolne głowice wiertarskie oraz 4 wrzeciona frezujące o mocy 3,5 kW. Umożliwia wykonywanie wiercenia z 6 stron płyty oraz rowkowania i frezowania z 2 stron, co zapewnia wyższą wydajność pracy.

Wydajność obróbki jest o 20% wyższa niż w przypadku 4-zestawowych wiertarek CNC z podwójnymi stołami roboczymi.

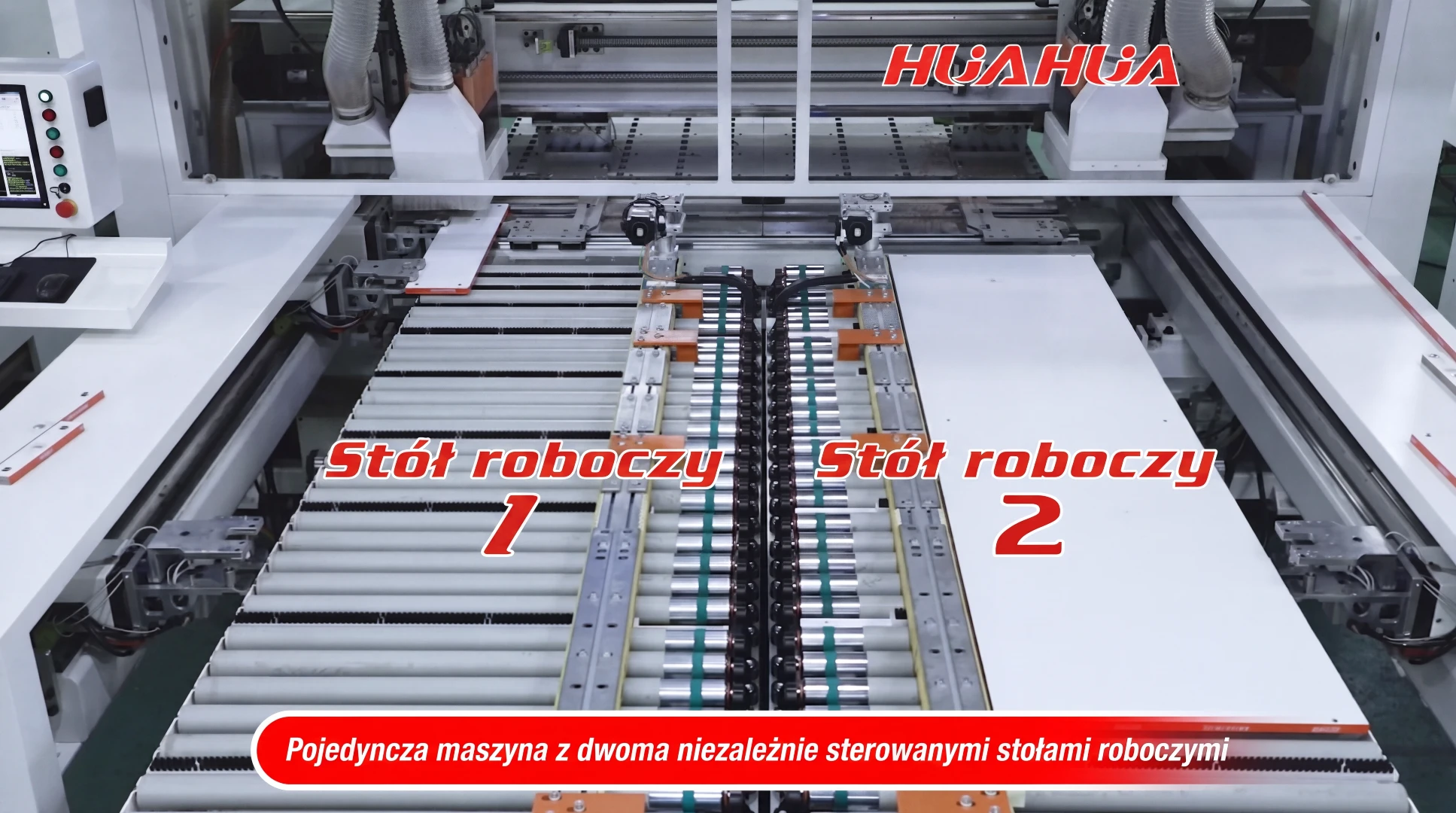

Podwójne stoły robocze z rolkami

Pojedyncza maszyna z dwoma niezależnie sterowanymi stołami roboczymi. Każde stanowisko wyposażone jest w 3 m rolki załadunkowe oraz 3 m rolki rozładunkowe, co umożliwia jednoczesną obróbkę różnych płyt. Oba stanowiska mogą obsługiwać płyty o maksymalnej szerokości 800 mm.

Prędkość przesuwu rolek osiąga do 60 m/min.

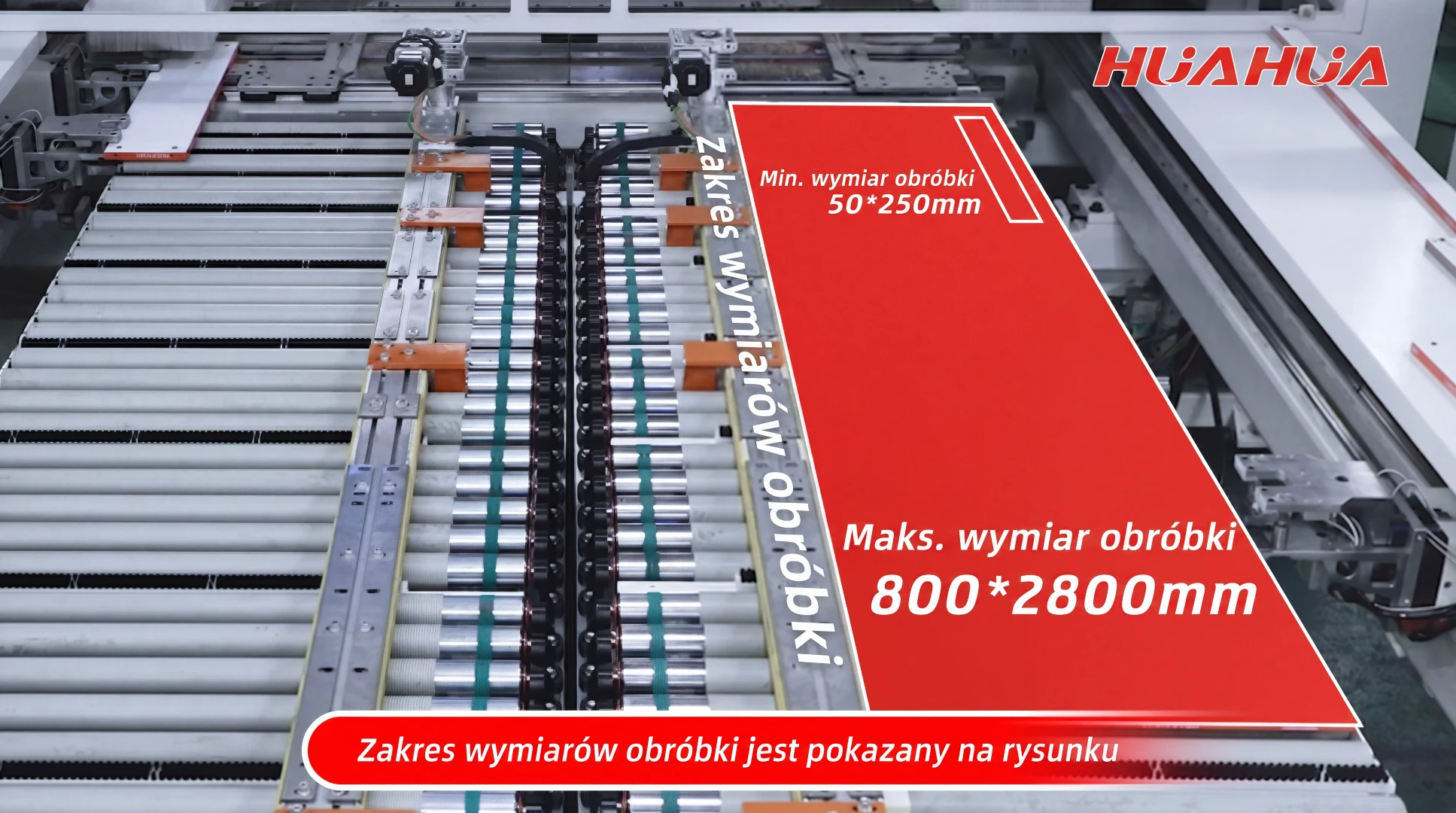

Zakres obróbki

Maksymalny rozmiar obróbki: 800 × 2800 mm
Minimalny rozmiar obróbki: 50 × 250 mm

Przeznaczone do masowej produkcji zróżnicowanych zamówień oraz do integracji z automatycznymi liniami produkcyjnymi.

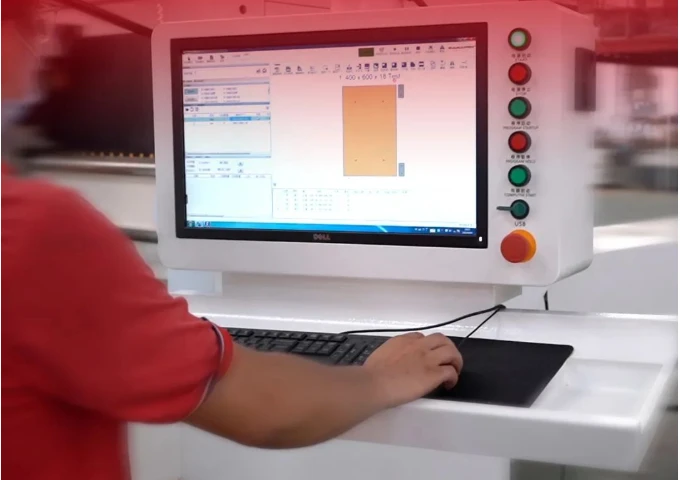

Sterowanie z dwóch komputerów połączonych w sieć

Pojedyncza maszyna może być sterowana przez dwa połączone komputery, dzięki czemu operator nie musi przemieszczać się między stanowiskami, co oszczędza czas.

Oba komputery wyposażone są w przemysłowy PC i mogą łączyć się z Internetem lub Wi-Fi, co ułatwia przesyłanie danych produkcyjnych oraz umożliwia zdalne sterowanie i serwis.

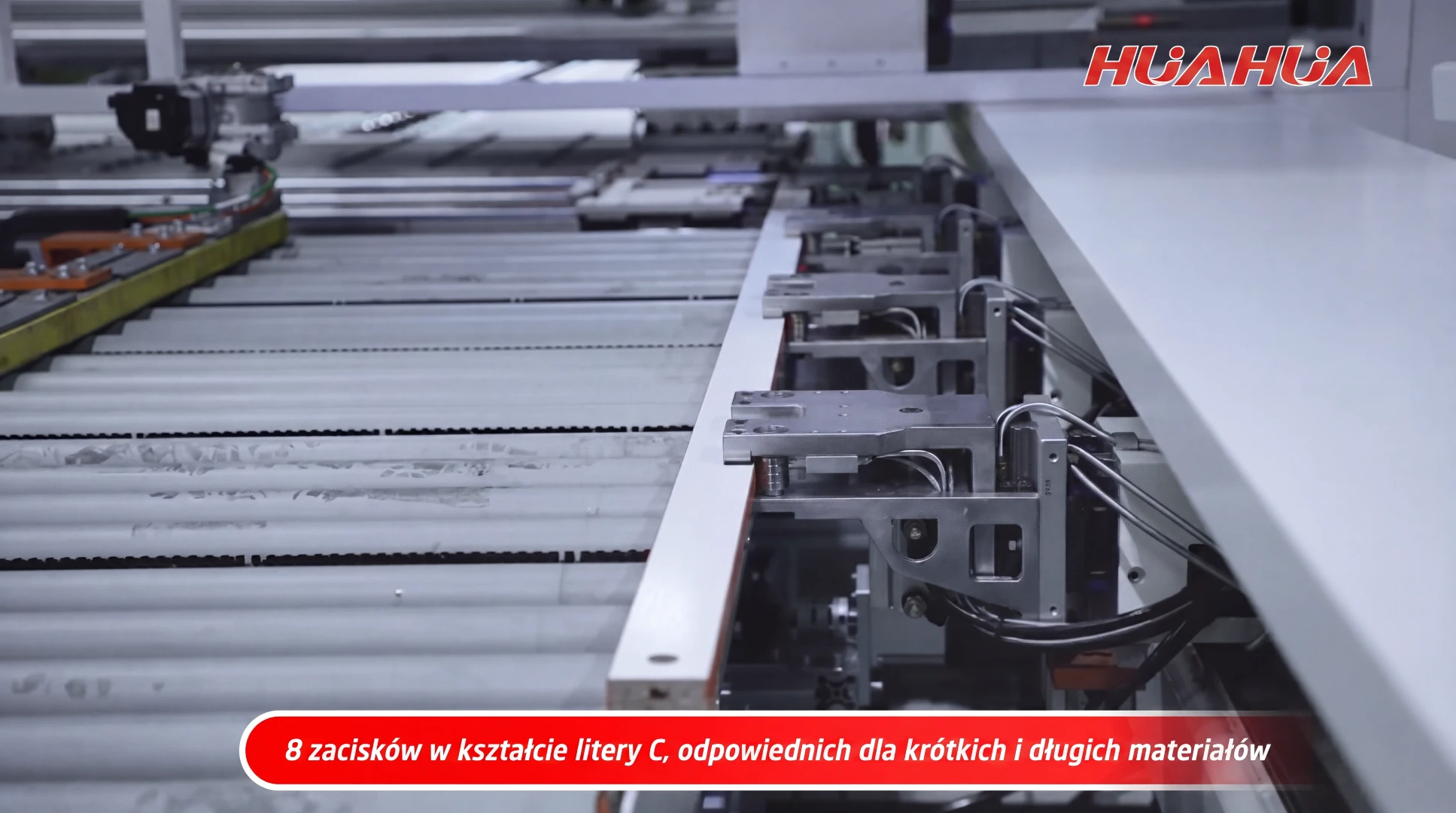

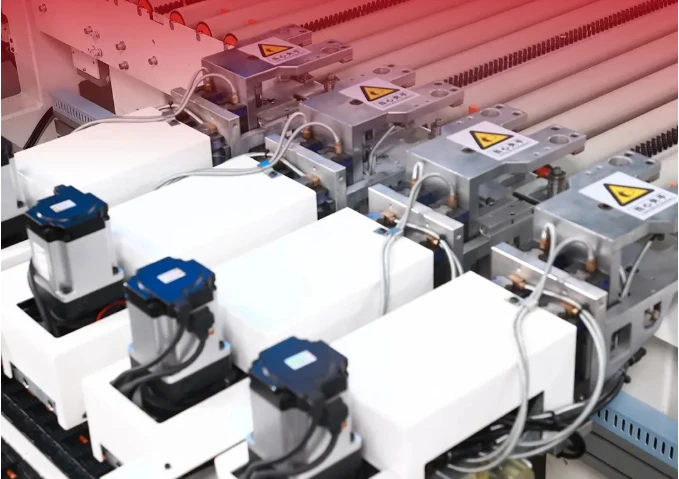

Osiem zacisków

Ekskluzywna i pionierska technologia HUAHUA CNC Machinery

Każde stanowisko robocze wyposażone jest w 4 zaciski, co umożliwia ciągłe podawanie materiału i nieprzerwaną obróbkę.

System napędu serwo

Wszystkie funkcje pozycjonowania, zaciskania, przenoszenia oraz obróbki są realizowane zgodnie z poleceniami systemu napędu serwo.

System ten zapewnia szybkie reakcje, wysoką dokładność obróbki oraz dobrą stabilność pracy

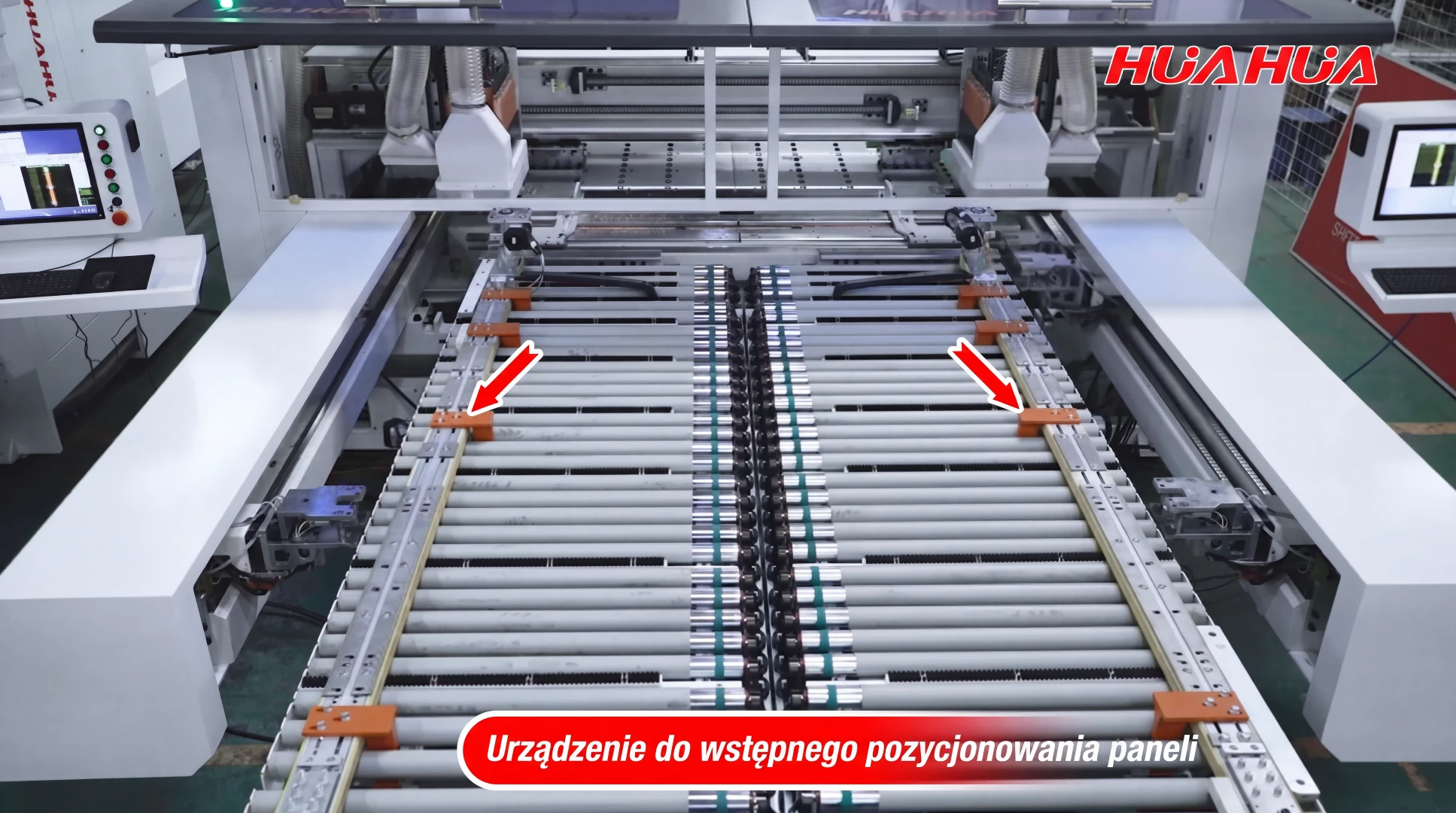

Urządzenie wstępnego pozycjonowania panelu

Zintegrowana konstrukcja urządzenia wstępnego pozycjonowania panelu oraz rolek wspomaga szybkie ustawianie płyt, umożliwia szybkie podawanie materiału, oszczędza miejsce, a gumowe rolki zapewniają, że płyta nie ulegnie uszkodzeniu podczas transportu

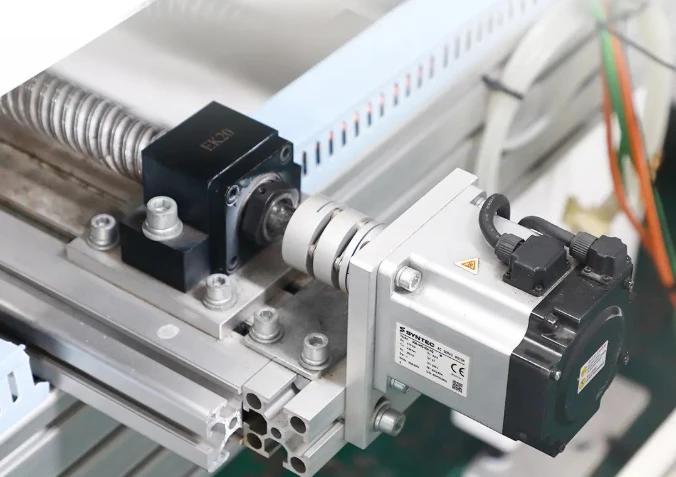

Napęd śrubowy kulowy + sterowanie silnikiem serwo

Urządzenie wstępnego pozycjonowania panelu wykorzystuje napęd śrubowy kulowy oraz sterowanie silnikiem serwo, co zapewnia precyzyjne pozycjonowanie i wyrównywanie.

Wczytywanie plików obróbczych poprzez skanowanie kodów QR

Obsługa kodów kreskowych i QR – po zeskanowaniu system automatycznie wczytuje pliki graficzne obróbki, takie jak MPR, DXF, BAN, XML itp., a następnie automatycznie generuje program NC do obróbki.

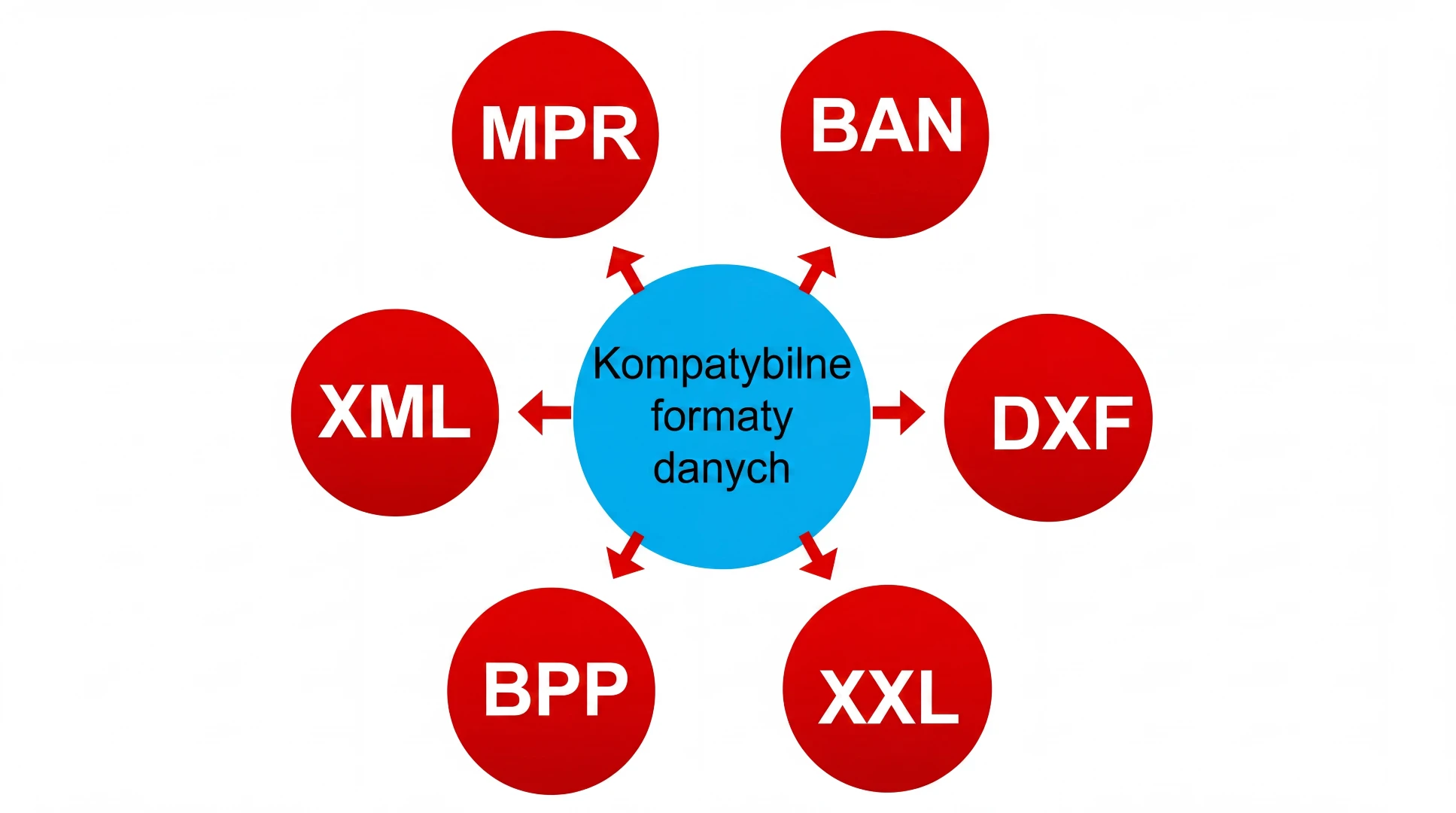

Kompatybilność z wieloma formatami danych

Wygodna i wydajna obsługa.

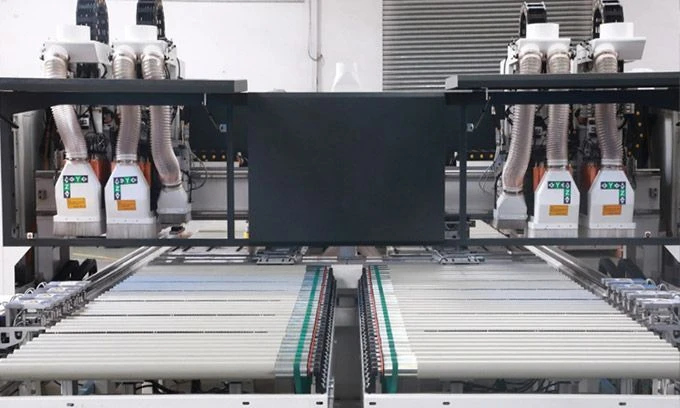

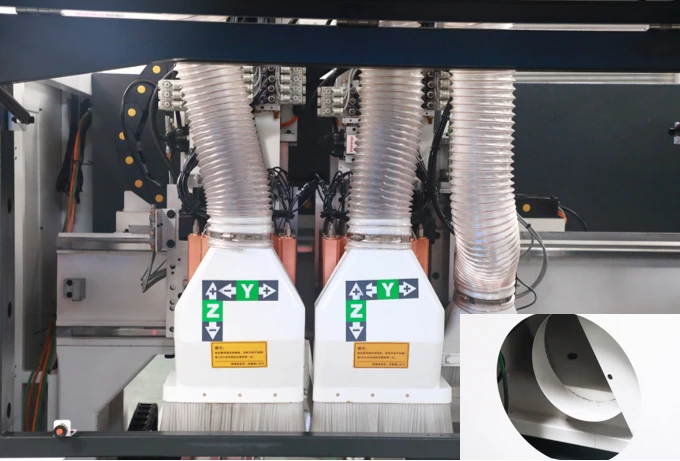

Wydajny system odpylania

Górne głowice wiertarskie oraz dolna część maszyny posiadają oddzielne porty odsysania. Zastosowano połączenie nadmuchu i odkurzania, co zapewnia bardzo skuteczne usuwanie pyłu.

System ten zmniejsza ryzyko awarii oraz obniża koszty konserwacji.

Opcjonalnie

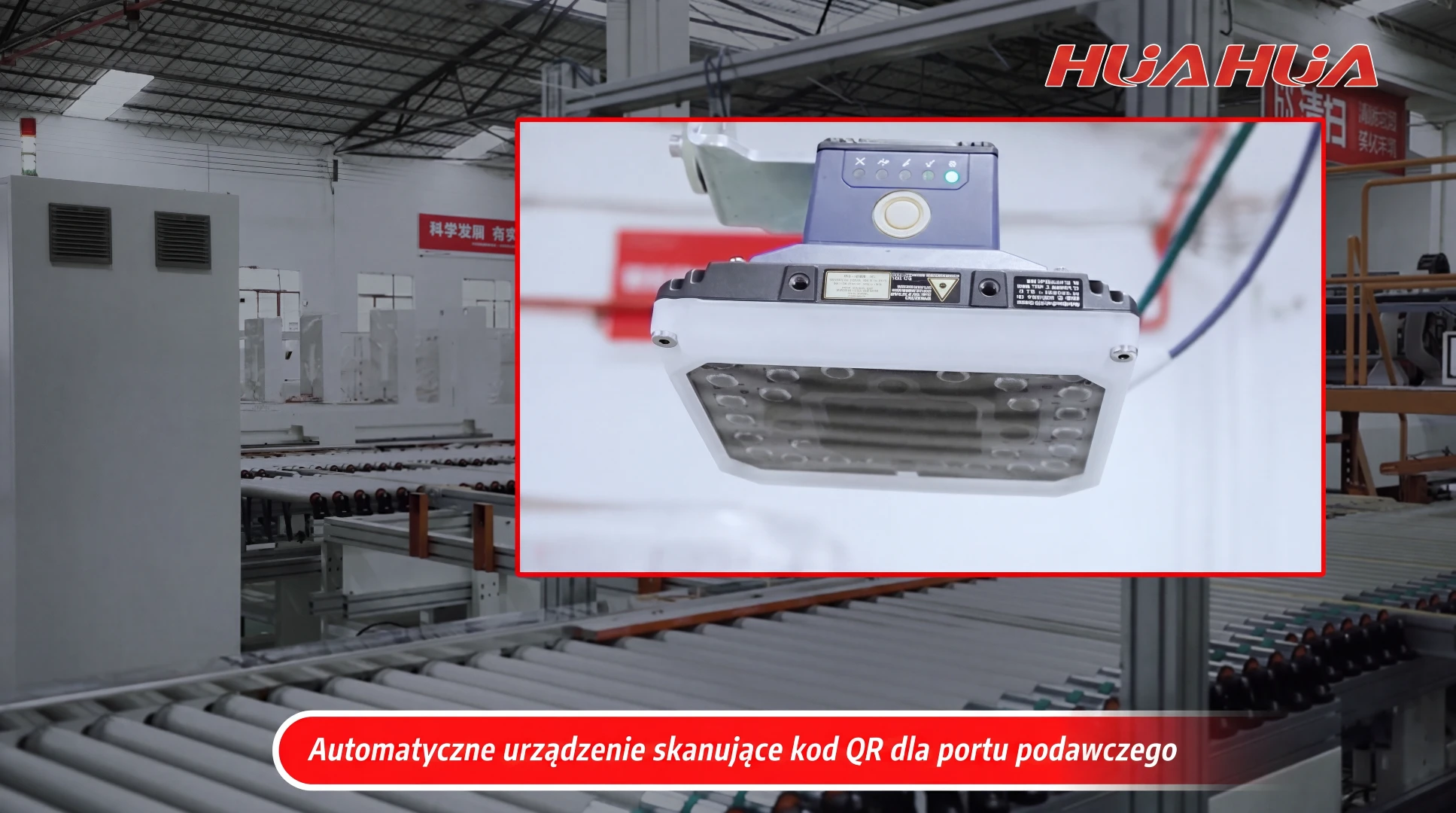

Maszyna SKH-680SAZ może zostać wyposażona w automatyczne urządzenie skanowania kodów QR z kamerą, umożliwiające ciągłe podawanie paneli.

W celu uzyskania szczegółowych informacji prosimy o kontakt z działem sprzedaży.

SPECYFIKACJA TECHNICZNA

Prędkości osi:

• Oś X1/X2/X3/X4: 5410 mm & 130 m/min
• Oś Y1/Y2/Y3/Y4: 1450 mm & 80 m/min
• Oś Z1/Z2/Z3/Z4: 130 mm & 30 m/min
• Oś U1/U2/U3/U4: 5410 mm & 130 m/min
• Oś V1/V2: 965 mm & 80 m/min
• Oś W1/W2: 110 mm & 30 m/min
• Oś A1/A2: 810 mm & 30 m/min

Zespół wiertarski

• Pionowe wiertła górne: 12 × 4 grupy
• Pionowe wiertła dolne: 9 × 2 grupy
• Poziome wiertła: 8 szt. × 4 grupy
• Prędkość silnika głowicy wiertarskiej: 2800 obr./min
• Moc silnika głowicy: 2,2 kW × 6

Zespół wrzecion

• Moc wrzeciona: 3,5 kW × 4
• Średnica uchwytu narzędziowego: 1/2″
• Typ wrzeciona: ER25
• Prędkość obrotowa wrzeciona: 18 000 obr./min

Zakres obróbki

• Długość panelu: 50–5000 mm
• Szerokość panelu (podwójny stół): 50–800 mm
• Minimalny rozmiar obróbki: 250 × 50 mm
• Grubość panelu: 10–50 mm

Pozostałe dane

• Wysokość stołu roboczego: 960 mm
• Całkowita moc: 46,82 kW
• Zasilanie: 380 V / 50 Hz / 3 fazy
• Ciśnienie robocze powietrza: 0,7–0,8 MPa
• Waga: 5750 kg
• Wymiary całkowite: 6180 × 4390 × 2270 mm

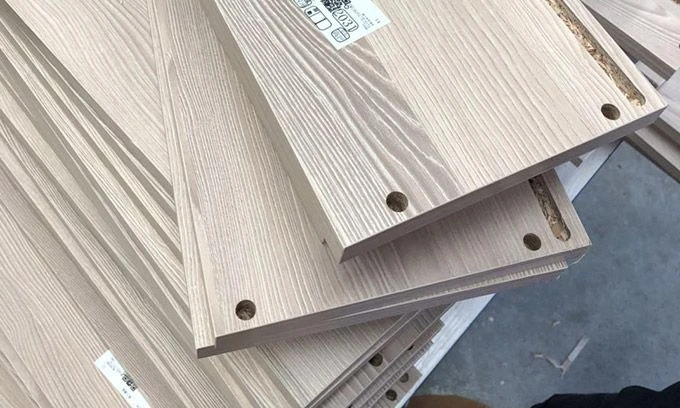

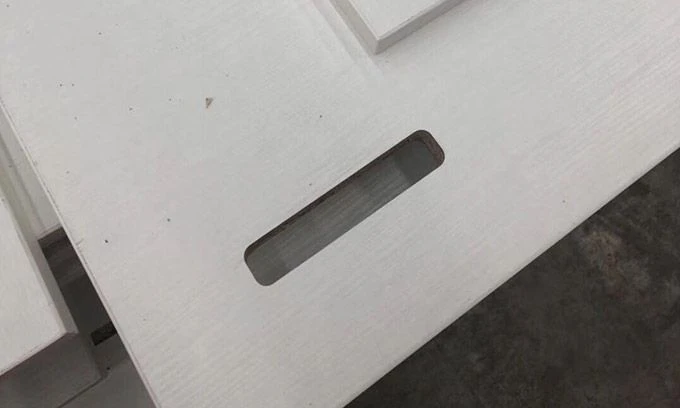

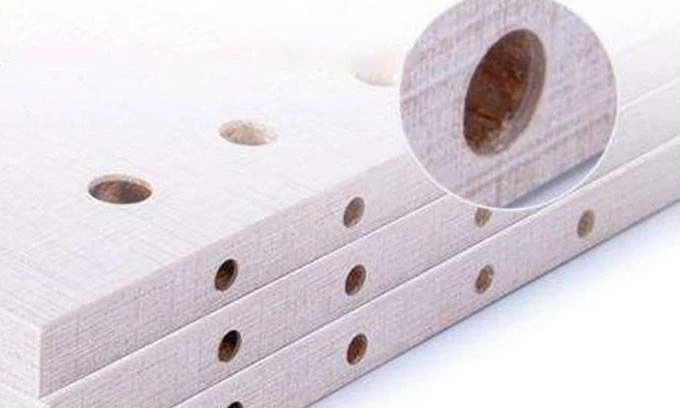

                                                       Perfekcyjna obróbka w praktyce

Maszyna została zaprojektowana tak, aby spełniać wymagania nowoczesnej produkcji mebli i zapewniać maksymalną elastyczność w obróbce płyt.
