Kompaktowa i wydajna okleiniarka do produkcji seryjnej

Model HH-506 to automatyczna okleiniarka przeznaczona dla małych i średnich zakładów produkcyjnych. Zapewnia wysoką jakość wykończenia przy zachowaniu kompaktowych wymiarów i łatwej obsługi.

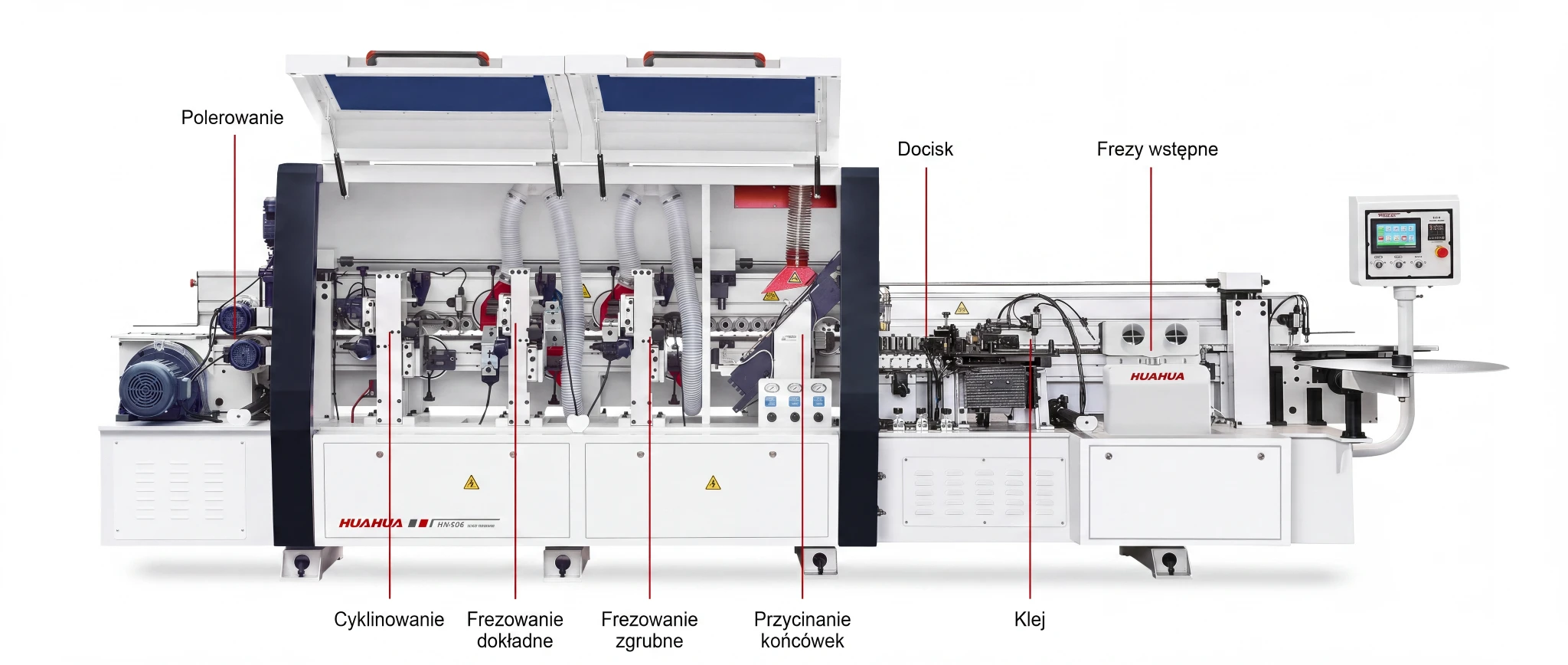

Najważniejsze funkcje:

• agregat wstępnego frezowania (pre-milling)
• system klejenia z szybkim nagrzewaniem

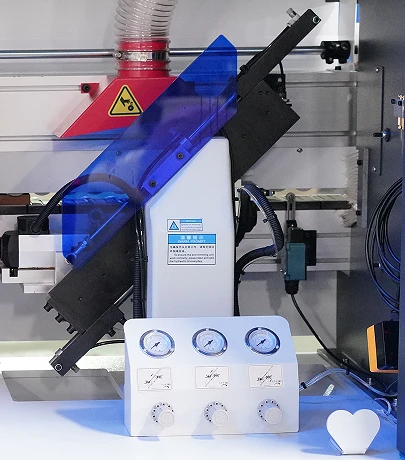

• obcinanie końcowe (przód/tył)
• frezowanie zgrubne i dokładne (góra/dół)
• cyklina wygładzająca

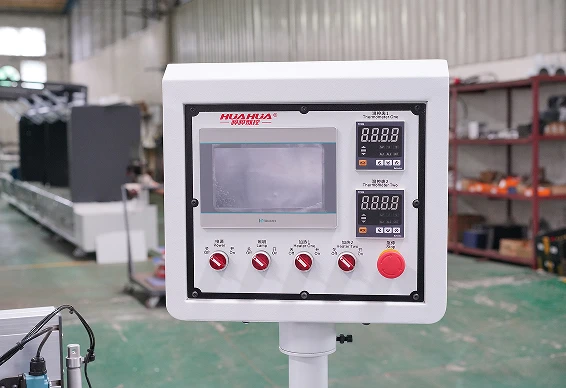

• panel sterowania z ekranem dotykowym 7”

Zalety:

• wysoka jakość oklejenia bez konieczności ręcznej obróbki
• szybkie przygotowanie do pracy
• intuicyjna obsługa i diagnostyka
• idealna do produkcji mebli skrzyniowych i elementów płytowych

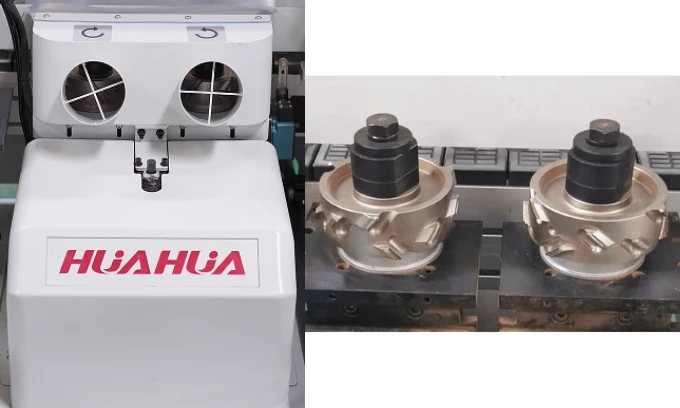

Wstępne frezowanie

Przycinanie krawędzi panelu po cięciu.
Wyposażone w silnik o dużej mocy 2,2 kW, składa się z dwóch narzędzi frezujących - z przodu i z tyłu. Maksymalna wysokość frezowania wstępnego wynosi 40 mm (opcjonalnie 65 mm).

Frezowanie pofalowań powierzchni płyty sprawia, że obrzeże i płyta są ze sobą mocniej połączone, a całość charakteryzuje się lepszą spójnością oraz estetyką.

Zbiornik klejowy

Krótki czas osiągania temperatury roboczej. System szybkiej wymiany bez użycia narzędzi zapewnia szybkie czyszczenie oraz krótkie czasy przezbrojenia przy zmianie kleju lub koloru. Synchronizowany, precyzyjnie regulowany wałek klejowy gwarantuje odpowiednią ilość nanoszonego kleju.

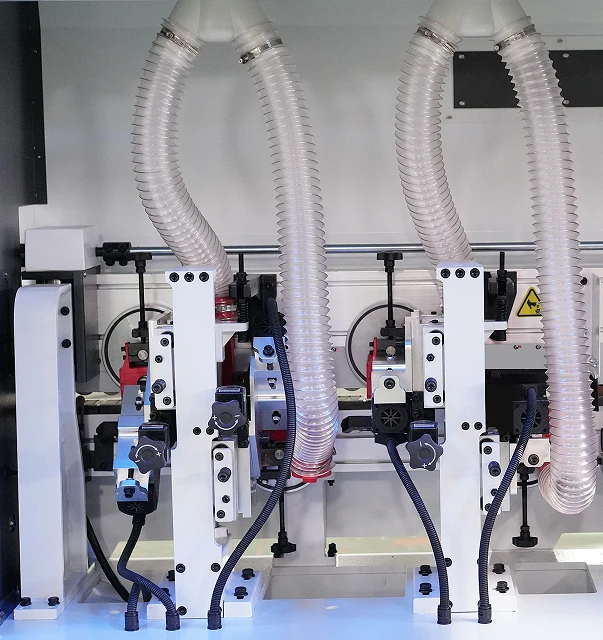

System zgrubnego i precyzyjnego frezowania

Wykorzystuje duże i małe tarcze oraz automatyczne śledzenie profilu oparte na konstrukcji silnika wysokoobrotowego i wysokoczęstotliwościowego. Służy do przycinania obrzeża przyklejonego do górnej i dolnej strony płyty oraz usuwania nadmiaru materiału obrzeżowego z obu krawędzi obrabianego elementu.

Dzięki temu krawędź może zostać wyfrezowana w kształt profilu R.

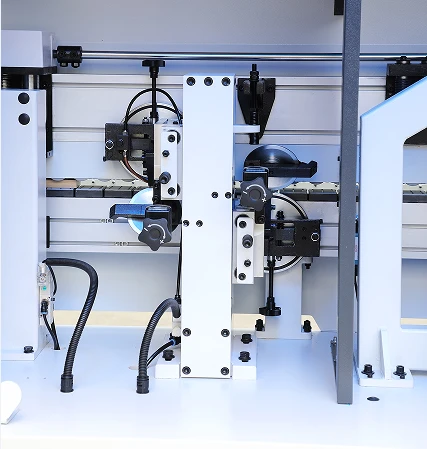

Agregat skrawający

Noże do przycinania krawędzi po obu stronach płyty usuwają faliste ślady powstałe w wyniku obróbki obrzeża. Skorygowany promień R pozostaje taki sam jak promień R po wykończeniu, co sprawia, że górna i dolna powierzchnia płyty stają się gładsze i bardziej estetyczne.

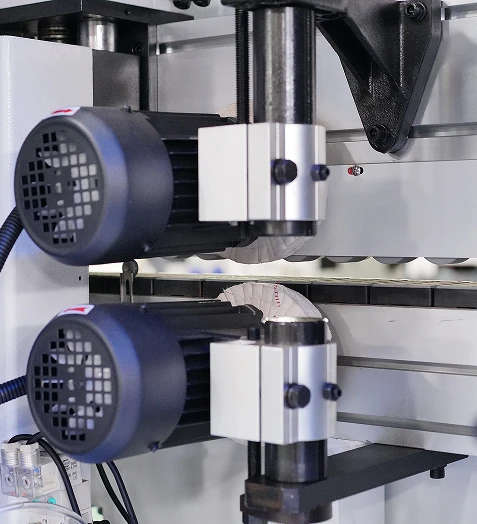

Agregat polerujący

Za pomocą dwóch obrotowych kół z tkaniny obrabiana płyta jest czyszczona, co sprawia, że czoło obrzeża staje się gładsze i bardziej estetyczne. Dodatkowo pozwala to na równomierne zużycie kół polerskich.

SPECYFIKACJA TECHNICZNA

• Minimalny wymiar panelu: ≥ 100 mm
• Minimalna szerokość panelu: ≥ 95 mm
• Grubość panelu: 10–60 mm
• Szerokość obrzeża: 13–63 mm
• Grubość obrzeża: 0,4–3,0 mm
• Prędkość posuwu: 15–18–20 m/min
• Moc całkowita: 19,4 kW
• Ciśnienie robocze: 0,65 MPa
• Wymiary maszyny: 5500 × 1000 × 1700 mm
• Waga: 2200 kg

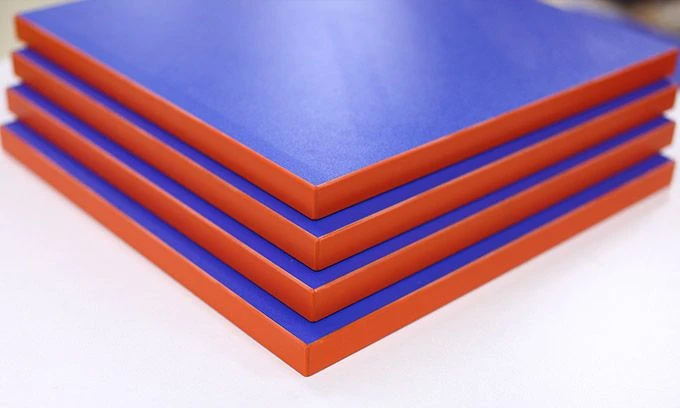

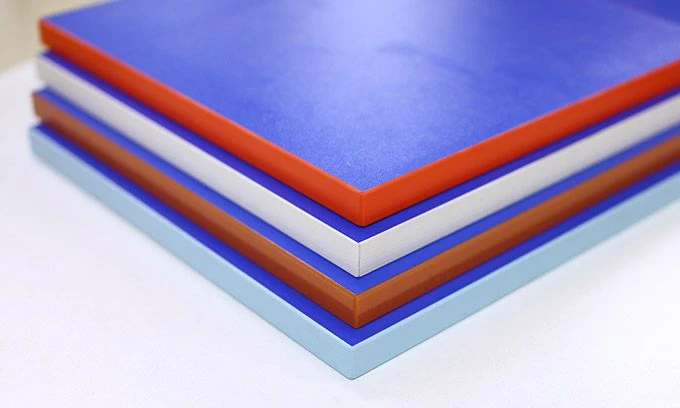

                                                       Perfekcyjna obróbka w praktyce

Automatyczna okleiniarka krawędzi spełnia różne potrzeby w zakresie oklejania, stanowiąc niezbędne urządzenie w produkcji mebli. Pomaga oszczędzać czas oraz redukować koszty pracy, zwiększając efektywność procesu produkcyjnego.
