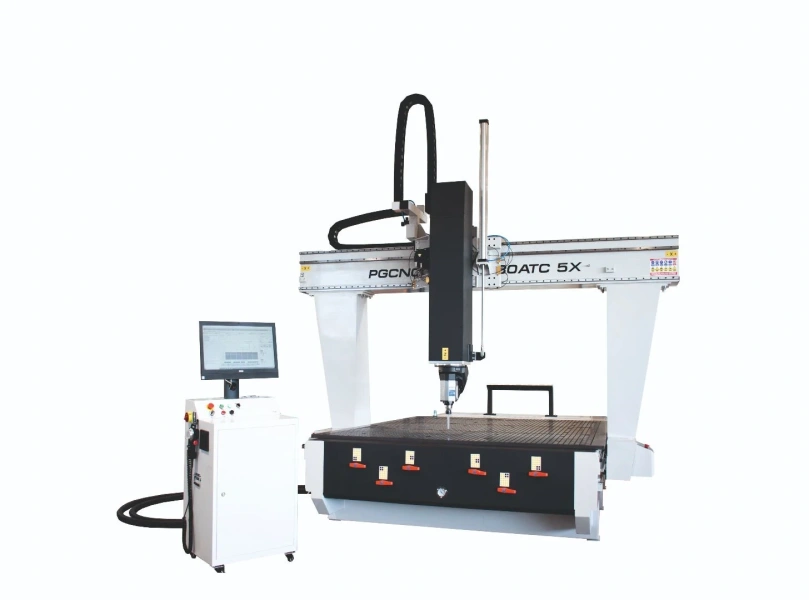

Ploter frezujący 2030 ATC 5X pole robocze 2100 x 3100 x 700 mm

KONSTRUKCJA:
Konstrukcja obrabiarki wykonana jest ze stali, dzięki czemu wykazuje dużą sztywność, a także wytrzymałość na przeciążenia związane z procesem obróbki.

POWIERZCHNIA ROBOCZA:
Powierzchnia użytkowa naszej obrabiarki to 2100 x 3100 [mm].

MOCOWANIE MATERIAŁU:
Maszyna wyposażona jest w stół podciśnieniowy.

ZAKRES OSI Z I PRZEŚWIT BRAMY:
700 [mm] (istnieje możliwość zmiany zakresu osi Z)

NAPĘDY:
Do napędu naszych obrabiarek posłużyły silniki SERVO zapewniające odpowiednie przyśpieszenia oraz prędkości w poszczególnych kierunkach. W osiach X i Y pracują klasyczne i sprawdzone listwy helikalne, które zapewniają dużą trwałość oraz precyzję, a do napędu osi Z służy śruba kulowa wysokiej próby. Wszystkie osie poruszają się na prowadnicach szynowych.

WRZECIONO:
Do napędu narzędzia skrawającego służy silne bezszczotkowe wrzeciono najwyższej klasy. Prędkość obrotowa wrzeciona zawiera się w przedziale od 6 do 24 tys. obr./min. Do zasilania służy falownik, który posiada większą moc niż wrzeciono, co chroni przed spadkami obrotów podczas pracy pod dużym obciążeniem.

MAGAZYN NARZĘDZI:
W standardowym wyposażeniu obrabiarki znajduje się liniowy magazyn narzędzi wyposażony w 6 stożków ISO30.

OPROGRAMOWANIE:
Maszyna została zaopatrzona w odpowiednie oprogramowanie CAD/CAM. Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.

STEROWANIE:
Sterowanie maszyną odbywa się za pomocą kontrolera, który posiada własny procesor oraz pamięć operacyjną co zapewnia stabilną i niezawodną pracę. Sterownik maszyny posiada funkcje aktywnej analizy wektorów, dzięki czemu praca urządzenia jest płynna, a uchyb przy obróbce niewielki. Kontroler posiada funkcje powrotu do dalszej pracy po utracie zasilania więc nie ma potrzeby inicjalizowania programu od nowa. Pamięć wbudowana w kontroler pozwala na prace maszyny bez konieczności każdorazowego ładowania programu. Obrabiarkę można wyposażyć opcjonalnie w sterownik TPA, który umożliwia rysowanie, projektowanie, nesting i zarządzanie produkcją z pozycji jednego oprogramowania.

Opcje dodatkowe:

- dodatkowe osie kątowe/obrotowe,
- agregat wiertarski/kątowy,
- zwiększenie mocy wrzeciona,
- zwiększenie wysokości osi Z,
- dowolny rozmiar stołu roboczego,
- zwiększenie ilości pozycji magazynu,
- zmiana stożków ISO 30 na HSK 63,
- magazyn rewolwerowy,
- chłodzenie narzędzia,
- aktywna głowica oscylacyjna, bigująca, nóż krążkowy lub wleczony,
- kamera pozycjonująca,
- system odciągu wiórów,
- mgła olejowa,
- pompa próżniowa Busch lub Becker,
- stopa odciągowa,
- bramki optyczne – elektroniczny system bezpieczeństwa.

Obrabiane materiały:

- drewno,
- materiały drewnopochodne (płyta wiórowa, MDF, OSB itd.),
- tworzywa sztuczne,
- kompozyty,
- PVC,
- metale kolorowe (aluminium, mosiądz, miedź itp.).
