Wiertarka CNC SKH-612MST

Funkcje i wyposażenie podstawowe

• Obróbka z 6 stron – pełna obróbka pionowa i pozioma w jednym cyklu.
• Głowice wiertarskie: 2 zespoły (każdy wyposażony w:
  • 12 górnych wierteł pionowych,
  • 8 wierteł poziomych),
• 9 dolnych wierteł pionowych.
• Czytnik kodów QR i kodów kreskowych.
• Enkodery absolutne – zapewniają wysoką dokładność pozycjonowania oraz powtarzalność.
• Górne i dolne wrzeciono o mocy 3,5 kW.
• Liniowy automatyczny magazyn narzędzi z wymianą 7+1.
• Technologia „Frog-leaping” – ruch po trajektorii parabolicznej, skracający czas przejazdów i zwiększający wydajność.

Opcje dodatkowe

• Piła do wykonywania rowków.
• Zmiana systemu sterowania na TPA.

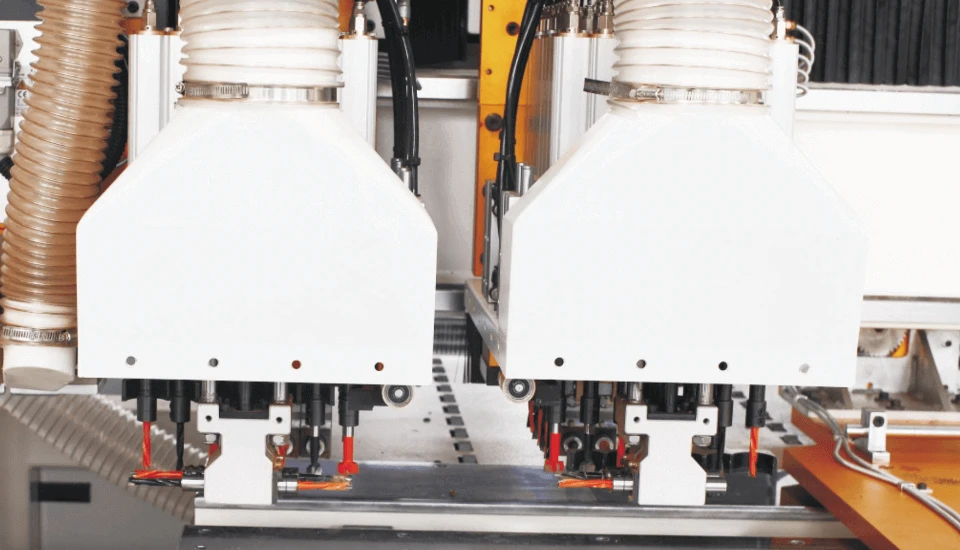

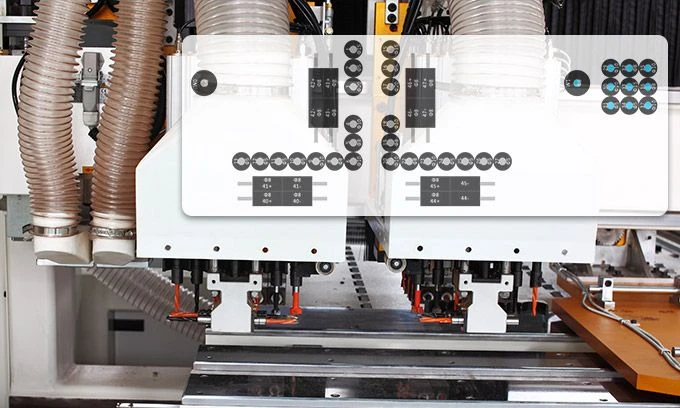

Wysokoprecyzyjne podwójne głowice wiertarskie

Zastosowano głowice wiertarskie CNC opracowane przez firmę HUAHUA. Są one produkowane zgodnie z międzynarodowymi standardami, a ich dokładność jest weryfikowana za pomocą współrzędnościowej maszyny pomiarowej (CMM).

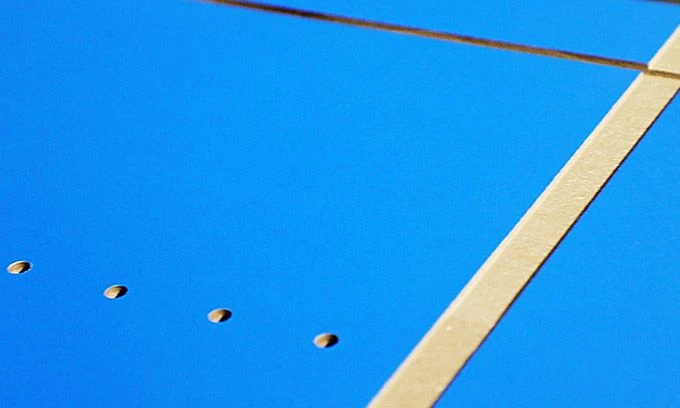

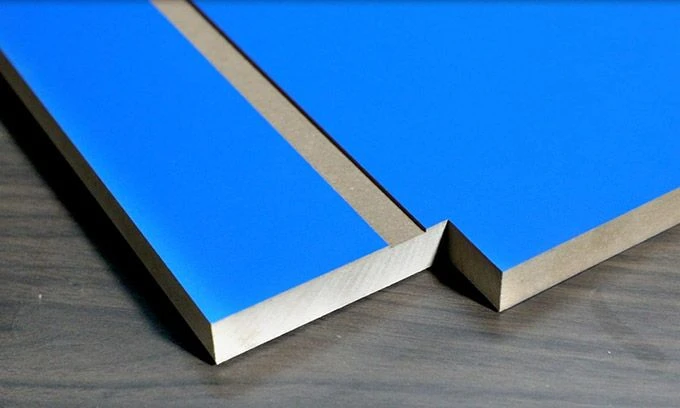

Obróbka w jednym cyklu umożliwia wiercenie z 6 stron oraz frezowanie rowków z 2 stron.

Konfiguracja wierteł:

• Góra: (12 wierteł pionowych + 8 poziomych) × 2 zespoły
• Dół: 9 wierteł pionowych

Wrzeciona frezarskie:

• 2 × 3,5 kW (1 górne + 1 dolne)

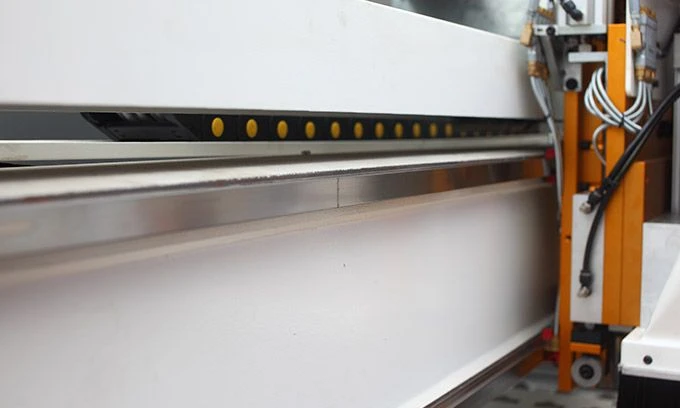

Napęd zębatkowy (listwa zębata + koło zębate)

Ruch górnej i dolnej głowicy realizowany jest za pomocą napędu zębatkowego (listwa zębata i koło zębate), który zapewnia wysoką precyzję pozycjonowania, niezawodność oraz stabilność pracy.

Synchroniczna obróbka z wykorzystaniem dwóch głowic wiertarskich

Jeżeli odległość pomiędzy dwoma otworami przekracza 85 mm, obie głowice wiertarskie mogą pracować jednocześnie.

Rozwiązanie dedykowane do produkcji mebli kuchennych i łazienkowych.

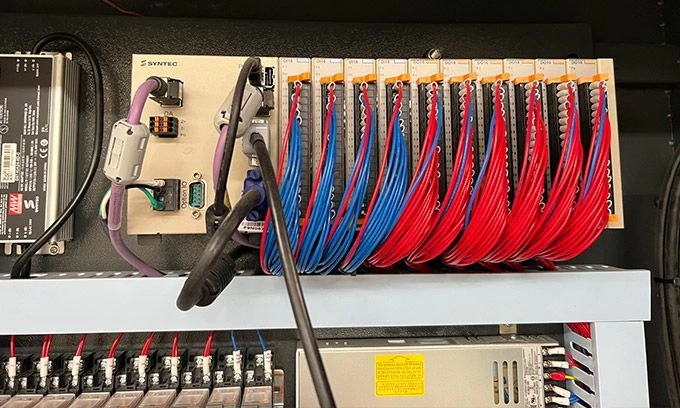

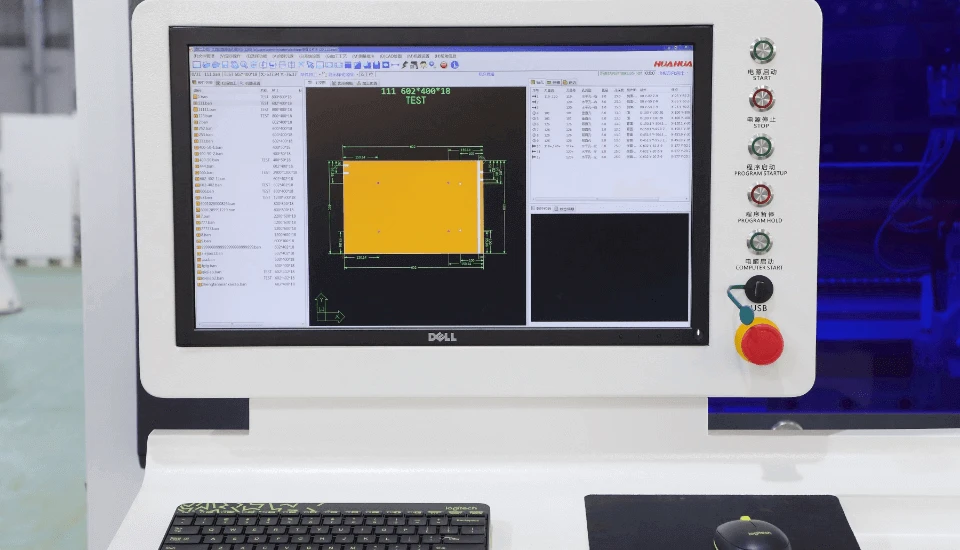

System sterowania Syntec

Zaawansowany system sterowania Syntec zapewnia wysoką precyzję, stabilną pracę oraz intuicyjną obsługę.

Dzięki zastosowaniu technologii enkoderów absolutnych nie ma potrzeby wykonywania procedury bazowania – maszyna jest gotowa do pracy natychmiast po uruchomieniu.

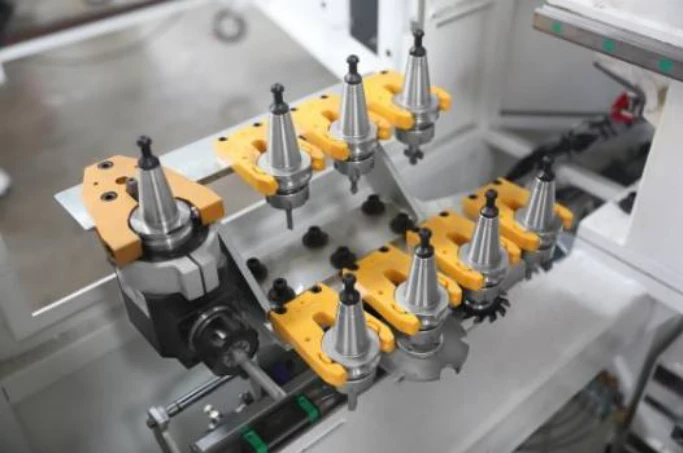

Liniowy automatyczny magazyn narzędzi

Zapewnia płynną i wydajną obróbkę bez zbędnych przestojów.

Umożliwia wykonywanie złożonych operacji, takich jak połączenia niewidoczne, gniazda pod system Lamello oraz inne zaawansowane operacje obróbcze.

Technologia „Frog-leaping”

Paraboliczna trajektoria ruchu znacząco skraca przejazdy jałowe pomiędzy kolejnymi otworami, zwiększając szybkość obróbki oraz wydajność pracy maszyny.

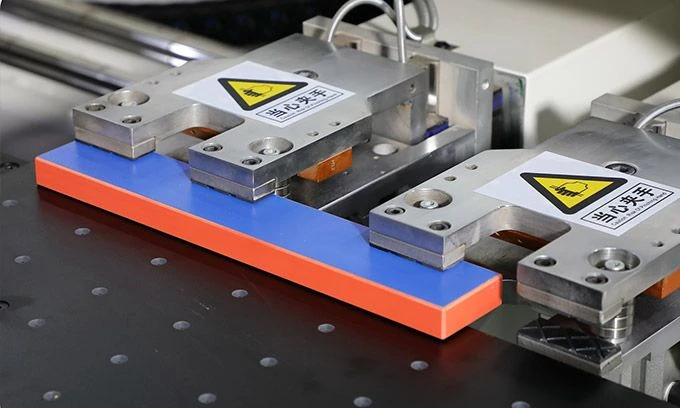

Podwójne zaciski

Automatyczne zaciski zapewniają precyzyjne pozycjonowanie obrabianej płyty.

• Napędzane serwosilnikami Syntec.
• Szybki i precyzyjny ruch.
• Prędkość przesuwu do 130 m/min.

Wczytywanie plików roboczych przez kody QR

System obsługuje kody QR oraz kody kreskowe.

Po zeskanowaniu kodu automatycznie wczytywane są pliki MPR, DXF, BAN, XML itp., a następnie generowany jest program NC.

Zgodność z wieloma formatami danych

Zapewnia wygodne i efektywne zarządzanie oraz obsługę procesu obróbki.

System odsysania pyłu

Dolny system skutecznie usuwa wióry i zapewnia czyste środowisko pracy.

Specyfikacja techniczna

Wymiary obrabianego elementu:

• Min. szerokość: 50 mm
• Maks. szerokość: 1200 mm
• Maks. długość: 5000 mm
• Min. długość: 250 mm
• Min. grubość: 10 mm
• Maks. grubość: 48 mm

Parametry robocze:

• X: 5410 mm / 130 m/min
• Y: 1630 mm / 85 m/min
• Z: 140 mm / 30 m/min
• U: 5410 mm / 130 m/min
• V: 1340 mm / 80 m/min
• W: 110 mm / 30 m/min
• A: 1190 mm / 30 m/min

Górny moduł wiertarski:

• Wiertła pionowe: 12 × 2
• Wiertła poziome: 8 × 2
• 2800 obr./min, 2,2 kW
• Frezowanie: 3,5 kW / 18 000 obr./min

Dolny moduł wiertarski:

• 9 wierteł pionowych
• 2800 obr./min, 2,2 kW
• Frezowanie: 3,5 kW / 18 000 obr./min

Pozostałe informacje:

• Wysokość stołu: 960 mm
• Moc całkowita: 24,1 kW
• Napięcie: 230V / 400V
• Podciśnienie: 9400 m³/h
• Ciśnienie powietrza: 0,7–0,8 MPa
• Waga: 3850 kg
• Wymiary maszyny: 6480 × 2840 × 2200 mm

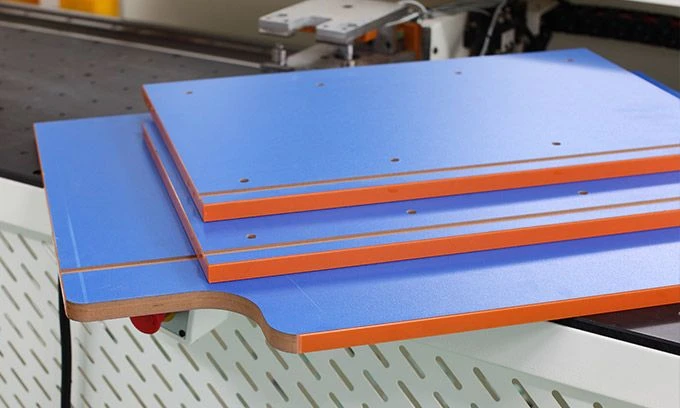

Perfekcyjne rezultaty obróbki w praktyce

Maszyna została zaprojektowana z myślą o nowoczesnej produkcji mebli, zapewniając maksymalną elastyczność oraz wysoką efektywność w obróbce płyt.
